螺桿冷水機

NICC-S系列中央冰水系統主機均采用意大利菜弗康半密閉式雙螺桿壓縮機，具有的技術特性，分為單壓縮機和雙壓縮機二種機種。且適用于R22、R407C、R134a等多種冷媒。高效率臥式売管式冷凝器與蒸發器均有壓力容器制造許可，換熱穩定，維修保養方便。的微電腦控制器，功能強大，采用高速嵌入式微處理器，性能遠高于同業中使用的單芯片機。

性能特點：

?意大利制半密式雙螺桿壓縮機，軸承壽命長，可確保長時間運轉；
?壓縮機25%-100%無級能力調節方式，可依客戶需求作調整以達到節能的效果；
?冷凝器與蒸發器均符合要求，高熱交換性能，且維修保養方便；
?控制器擴通性能良好，可方便硬件及程序的擴展與升級；
? Watchdog技術使微電腦控制器的硬件組件具有自我診斷能力，能自動檢測故障；
?配備穩定性高的記憶體，512K的程序存儲容量及128K的斷電數據保存容量，可大量存儲資料且不會流失；
?獨特的屏幕保護系統使觸控屏壽命可達十年以上；
?故障査詢功能與故障統計功能可以按故障序號、故障次數和發生時間來分析故障發生原因，以便加以改善；
?可隨時査看各點實際溫度并作修改設定，此外尚可顯示一小時及的溫度曲線；
?具有遠程遙控開關機功能，可實現一次定時開關機及每周定時開關機的應用，每天多可設定開關機達3次；
?支持多語言在線切換。
?觸摸屏控制為選購件。

產品介紹

一、單機系列工作原理圖

符號	品名	數置	備注
CM	壓縮機	1
CD	冷凝器	1
CH	蒸發器	1
EX	膨脹閥	1
FP	可熔栓	1
AV	出液角閥	1
DS	干燥過濾器	1
SG	窗口	1
CV	逆止閥	1
HV	離壓止閥	1
HG	高壓表	1
LG	低壓表	1
HP	高壓開關	1
LP	低壓開關	1
TH	溫度開關	1
FU	防凍開關	1

二、單機系列尺寸結構圖

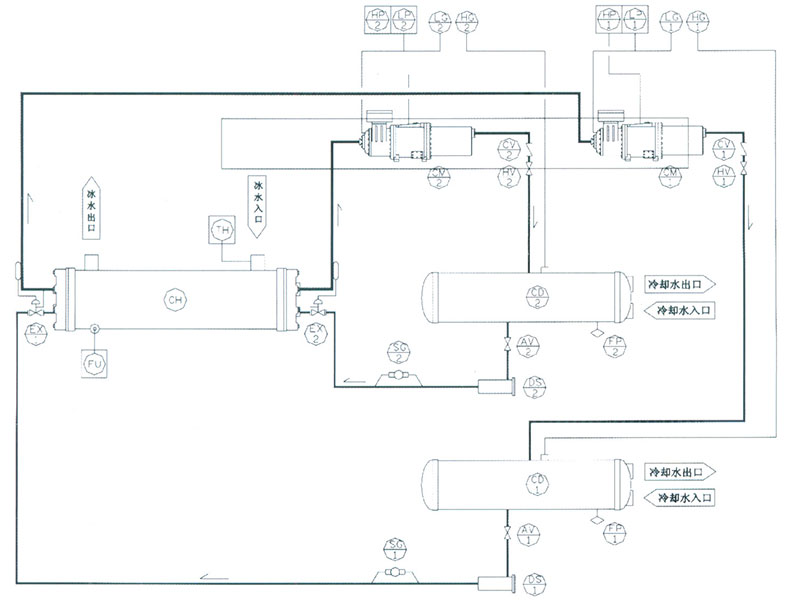

三、雙機系列工作原理圖

符號	品名	數量	備注
CM1-2	壓縮機	2
CD1-2	冷凝器	2
CH	蒸發器	1
EX1-2	膨脹閥	2
FP1-2	可熔栓	2
AV1-2	出液角閥	2
DS1-2	干燥過濾器	2
SG1-2	窗口	2
CV1-2	逆止閥	2
HV1-2	高壓上閥	2
HG1-2	高低壓表	2
LG1-2	低壓表	2
HP1-2	高壓開關	2
LP1-2	低壓開關	2
TH	溫度開關	1
FU	防凍開關	1

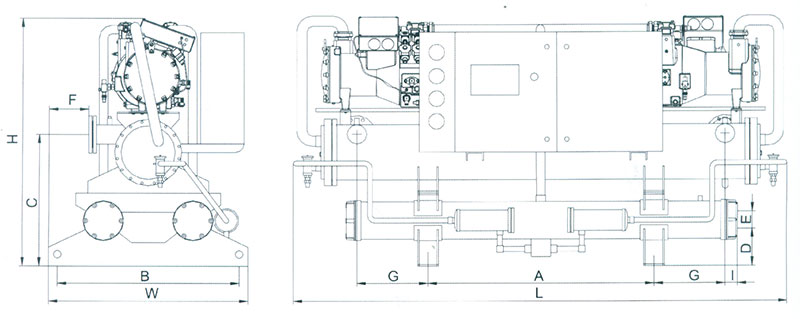

四、雙機系列尺寸結構圖

五、單機系列規格型號表

型號 \項目			NICC- 40S	NICC- 50S	NICC- 60S	NICC- 70S	NICC- 80S	NICC- 100S	NICC- 120S	NICC- 140S	NICC- 180S	NICC- 21 OS	NICC- 240S
電源		-	3φ-400V-50HZ
制冷量		kcal/h	113,500	141,900	166,000	191,80C	I 220,200	272,600	312,200	360,300	470,400	541,800	621,800
制冷量		kw	132	165	193	223	256	317	363	419	547	630	723
消耗電力		kw	31	38	43	51	58	68	80	90	115	136	153
運轉電流		A	54	66	75	87	95	116	136	153	186	226	252
起動電流		A	218D/ 411DD	269D/ 508DD	290D/ 485DD	350D/ 585DD	423D/ 686DD	520D/ 801DD	612D/ 943DD	665D/ 1023DD	465D/ 1442DD	586D/ 1853DD	650D/ 2029DD
容量控制		%	100-75-50-25-0
壓縮機	型式	-	半密閉雙螺桿式
	數量	-	1
	起動方式	-	分繞組								Y-a
	油加熱器	w	200					300
冷凍油	種類	-	B320SH
冷凍油	填充量	L	9		15			22			28
冷媒	種類	-	R-22
	填充量	kg	21	26	30	35	39	46	54	61	78	92	104
	節流方式	-	感溫式外部均壓膨脹閥
蒸發器	型式	-	殼管式高效換熱器
	冷凍水量	m³/h	23	28	33	38	44	55	62	72	94	108	124
	壓力損失	kPa	54	54	54	57	57	57	59	59	62	62	67
	水管接口	PT	3"	3"	3"	4"	4"	4"	4"	4"	5"	5"	5"
冷凝器	型式	-	殼管式高效換熱器
	冷卻水量	m³/h	29	37	43	50	57	71	81	94	122	141	162
	壓力損失	kPa	49	51	51	54	54	57	57	57	59	59	62
	水管接口	PT	2-1/2"	3"	3"	3"	3"	4"	4"	4"	5"	5"	5"
保護裝置		-	高低壓開關，防凍開關,可熔栓,壓縮機熱過載保護，電機溫度過高保護，排氣溫度過高保護，水泵熱過載保護，油溫過高保護，逆卻相保護,過欠壓保護,冷卻水溫過離保護,冷凍水流量不足保護，冷卻水流量不足保護,冷卻塔風機過載保護等。
外形尺寸	L	mm	2170	2180	2250	2860	2860	2900	2910	2910	2990	2990	3640
	W	mm	890	890	890	900	900	1020	1020	1040	1150	1150	1160
	H	mm	1410	1450	1580	1650	1650	1880	1900	1900	2090	2090	2420
	A	mm	1100	1100	1100	1200	1200	1300	1300	1300	1600	1600	1600
	B	mm	690	690	690	790	790	790	790	790	900	900	980
	C	mm	690	760	820	860	860	1000	1010	1010	1120	1120	1425
	D	mm	170	190	240	240	240	270	270	270	240	240	335
	E	mm	100	120	120	120	120	175	175	175	240	240	250
	F	mm	80	80	80	125	105	100	100	100	125	125	200
	G	mm	240	240	230	475	475	400	405	405	245	245	540
	I	mm	185	200	210	220	215	275	275	275	355	355	390
機組重量		kg	1020	1060	1270	1370	1400	1870	1980	2070	2790	2910	3240
運轉重量		kg	1120	1180	1420	1550	1580	2100	2220	2340	3120	3240	3760
運轉噪音		dB(A)	70		74			78			82

?參數測試條件：冷凍水入口溫度12°C,出口溫度7°C,冷卻水入口30°C, 出口溫度35°C,狀態測試：污垢系數0.0001 m²°C/W。
?噪音測試距主機正前方1m,高度1.5m (環境噪音：30dB以下}。
?可依客戶工程所需，選配無段容調功能。
?如有特殊要求，訂貨前請提出要求規范。
? "w"表示水冷式；"A"表示風冷式。

產品規格若有變更，恕不另行通知。

六、雙機系列規格型號表

型號\項目			NICC- 80SD	NICC- 100SD	NICC- 120SD	NICC- 140SD	NICC- 170SD	NICC- 210SD	NICC- 240SD	NICC- 270SD	NICC- 360SD	NICC- 420SD	NICC- 480SD
電源		-	3φ-400V-50HZ
制冷量		kcal/h	226,200	283,800	331,100	383,600	440,300	547,800	623,500	721,500	940,000	1,083,600	1,243,600
制冷量		kw	263	330	385	446	512	637	725	839	1093	1260	1446
消耗電力		kw	62	76	87	102	115	136	160	180	230	272	305
運轉電流		A	108	132	149	175	190	232	273	305	373	452	504
起動電流		A	218D/ 411DD	269D/ 508DD	290D/ 485DD	350D/ 585DD	423D/ 686DD	520D/ 801DD	612D/ 943DD	665D/ 1023DD	465D/ 1442DD	586D/ 1853DD	650D/ 2029DD
容量控制		%	100-75-50-25-0
壓縮機	型式	-	半密閉雙螺桿式
	數量	-	2
	起動方式	-	分繞組								Y-a
	油加熱器	w	200x2					300x2
冷凍油	種類	-	B320SH
冷凍油	填充量	L	9x2			15x2			22x2		28x2
冷媒	種類	-	R-22
	填充量	kg	21x2	26x2	30x2	35x2	39x2	46x2	54x2	61x2	78x2	92x2	104x2
	節流方式	-	感溫式外部均壓膨脹閥
蒸發器	型式	-	殼管式高效換熱器
	冷凍水量	m³/h	45	57	66	77	88	110	125	144	188	217	249
	壓力損失	kPa	57	57	59	62	62	62	65	65	67	67	69
	水管接口	PT	4"	4"	4"	5"	5"	5"	6"	6"	6"	8"	8"
冷凝器	型式	-	殼管式高效換熱器
	冷卻水量	m³/h	59	74	86	100	115	142	162	188	244	282	323
	壓力損失	kPa	51	54	59	59	59	62	62	62	65	65	67
	水管接口	PT	2-1/2"x2	3"	3"x2	3"x2	3"x2	4"x2	4"x2	4"x2	5"x2	5"x2	6"x2
保護裝置		-	高低壓開關，防凍開關,可熔栓,壓縮機熱過載保護，電機溫度過高保護，排氣溫度過高保護，水泵熱過載保護，油溫過高保護，逆卻相保護,過欠壓保護,冷卻水溫過離保護,冷凍水流量不足保護，冷卻水流量不足保護,冷卻塔風機過載保護等。
外形尺寸	L	mm	2850	2850	3040	3130	3140	3760	3760	3760	4100	4100	4250
	W	mm	1150	1150	1250	1250	1250	1400	1400	1400	1600	1750	1750
	H	mm	1450	1450	1760	1790	1810	2030	2040	2080	2260	2290	2360
	A	mm	1300	1300	1300	1600	1600	.1600	1600	1600	1600	1600	1600
	B	mm	1040	1040	1140	1140	1140	1290	1290	1290	1480	1630	1630
	C	mm	770	770	955	970	975	1085	1130	1135	1240	1270	1305
	D	mm	215	215	275	270	270	265	265	265	290	290	290
	E	mm	100	100	120	120	120	175	175	175	240	240	250
	F	mm	230	230	275	300	275	375	375	375	450	450	430
	G	mm	410	410	400	245	400	545	545	545	500	500	775
	I	mm	70	70	245	250	245	265	265	265	100	100	90
機組重量		kg	1790	1790	2340	2420	2500	3580	3750	3880	5050	5340	5600
運轉重量		kg	1920	1970	2520	2620	2710	3920	4110	4250	5490	5830	6260
運轉噪音		dB(A)	72		76			80			84

?參數測試條件：冷凍水入口溫度12℃,出口溫度7℃,冷卻水入口30℃：出口溫度35℃,狀態測試：污垢系數0.0001 m²℃/W。
?噪音測試距主機正前方1m,高度1.5m (環境噪音：30dB以下）。
?可依客戶工程所需，選配無段容調功能。
?如有特殊要求，訂貨前請提出要求規范。
? "w"表示水冷式；"A"表示風冷式。

產品規格若有變更，恕不另行通知.

七、吊搬運及基礎安裝工事

1、安裝場所的選定

1)請選定得以充分支撐機組運轉重量的地面，地面強度需堅固，不易引發共振及噪音的場所。

2)避免裝置于風吹雨淋，陽光直射或其它有熱源直接輻射到的地方。

3)周圍溫度為0℃~40℃,相對濕度(RH ) 75%以內，通風良好，沙塵少的場所。

4)距離電源近，施工方便之場所。

5)便于保養檢修的場所，請保留圖1所示的服務空間，下圖中L為機組長度，請參考冰水機組目錄，對于預留冷凝器清洗空間0.8 L,請考慮左右空間。

2、基礎臺

1 )水泥基礎臺依機器至運轉荷重，于置9.5公里直徑(#3)以上之竹節鋼筋，間距10公分捆扎排放上下兩層。

2)在混凝土樓板上作水泥基座時，必須先將其表面弄成粗糙，清掃干凈后，給予充分之水份再施工。

3)水泥基礎臺使用1:2:4比例之混凝土確實搗實，力求堅固，可依需要之大小數量埋入規定大小數量之錨定基礎螺絲(Anchor Bolt)。基礎臺表面應粉光及水平。

4)基礎臺之混凝土，須待完全干固后才能安裝機器。

5)基礎臺四周之排水應良好，不得有積水及影響周圍環境之情況發生。
